Belirli bir yük için bir sıkıştırma yayı tasarlamak, mekanik prensiplerin, malzeme özelliklerinin ve uygulamanın özel gereksinimlerinin derinlemesine anlaşılmasını gerektiren titiz bir süreçtir. Bir baskı yayı tedarikçisi olarak, her biri kendine özgü zorluklara ve spesifikasyonlara sahip çok sayıda proje üzerinde çalışma ayrıcalığına sahip oldum. Bu blogda, belirli bir yükü etkili bir şekilde kaldırabilecek bir sıkıştırma yayının nasıl tasarlanacağına ilişkin görüşlerimi paylaşacağım.
Sıkıştırma Yaylarının Temellerini Anlamak
Baskı yayları, basınç kuvvetlerine direnen helisel yaylardır. Bir sıkıştırma yayına bir yük uygulandığında, yay mekanik enerjiyi sıkıştırır ve depolar. Yük kaldırıldığında yay orijinal şekline dönerek depolanan enerjiyi serbest bırakır. Bir sıkıştırma yayının performansı, malzemesi, tel çapı, bobin çapı, bobin sayısı ve serbest uzunluk dahil olmak üzere birçok temel faktör tarafından belirlenir.
Adım 1: Yük Gereksinimlerini Tanımlayın
Belirli bir yük için bir sıkıştırma yayı tasarlamanın ilk adımı, yük gereksinimlerini açıkça tanımlamaktır. Bu, yayın desteklemesi gereken maksimum yükün, çalışma sapmasının (yayın yük altında sıkışacağı miktar) ve ön yükün (çalışma yükü uygulanmadan önce yaya uygulanan ilk kuvvet) belirlenmesini içerir. Örneğin, ağır makine uygulaması için bir yay tasarlıyorsanız, yayın destekleyeceği bileşenlerin ağırlığını ve çalışma sırasında uygulanabilecek ek kuvvetleri dikkate almanız gerekir.
Adım 2: Doğru Malzemeyi Seçin
Baskı yayı için malzeme seçimi çok önemlidir çünkü yayın gücünü, dayanıklılığını ve korozyona karşı direncini doğrudan etkiler. Sıkıştırma yayları için kullanılan yaygın malzemeler arasında yüksek karbonlu çelik, paslanmaz çelik ve alaşımlı çelikler bulunur. Yüksek karbonlu çelik, yüksek mukavemeti ve uygun fiyatı nedeniyle popüler bir seçimdir. Denizcilik veya gıda işleme ortamları gibi korozyon direncinin önemli olduğu uygulamalarda paslanmaz çelik tercih edilir. Alaşımlı çelikler ise üstün mukavemet ve yorulma direnci sunarak onları yüksek stresli uygulamalara uygun hale getirir.
Adım 3: Tel Çapını Belirleyin
Bir sıkıştırma yayının tel çapı, yük taşıma kapasitesinde önemli bir rol oynar. Daha kalın bir tel çapı genellikle daha yüksek yükleri destekleyebilecek daha güçlü bir yay ile sonuçlanır. Ancak tel çapının arttırılması yayın sertliğini de arttırır ve bu da onun sapma özelliklerini etkileyebilir. Uygun tel çapını belirlemek için aşağıdaki formülü kullanabilirsiniz:
[ d = \sqrt[3]{\frac{8FD}{\pi G \tau}} ]
Nerede:
- (d) tel çapıdır
- ( F ) maksimum yüktür
- ( D ) ortalama bobin çapıdır
- ( G ) malzemenin kayma modülüdür
- ( \tau ) izin verilen kayma gerilimidir
Adım 4: Bobin Çapını Hesaplayın
Bir sıkıştırma yayının bobin çapı onun stabilitesini ve sapmasını etkiler. Daha büyük bir bobin çapı genellikle daha düşük bir yay hızına (yayı bir birim mesafe kadar sıkıştırmak için gereken kuvvet miktarı) sahip daha stabil bir yay ile sonuçlanır. Ortalama bobin çapını hesaplamak için aşağıdaki formülü kullanabilirsiniz:
[ D = \frac{D_{o} + D_{i}}{2} ]
Nerede:
- ( D ) ortalama bobin çapıdır
- ( D_{o} ) dış bobin çapıdır
- ( D_{i} ) iç bobin çapıdır
Adım 5: Bobin Sayısını Belirleyin
Bir sıkıştırma yayındaki sarımların sayısı yay hızını ve sapmasını etkiler. Daha fazla sayıda bobin genellikle daha düşük bir yay oranı ve daha yüksek bir sapma ile sonuçlanır. Uygun bobin sayısını belirlemek için aşağıdaki formülü kullanabilirsiniz:
[ N = \frac{Gd^{4}}{8D^{3}k} ]
Nerede:
- ( N ) aktif bobinlerin sayısıdır
- ( G ) malzemenin kayma modülüdür
- (d) tel çapıdır
- ( D ) ortalama bobin çapıdır
- ( k ) yay oranıdır
Adım 6: Son Koşulları Göz önünde bulundurun
Bir sıkıştırma yayının son koşulları performansını önemli ölçüde etkileyebilir. Yaygın uç koşulları arasında kapalı ve topraklanmış uçlar, kapalı ve topraklanmamış uçlar ve açık uçlar bulunur. Kapalı ve taşlanmış uçlar yayın dayanabileceği düz bir yüzey sağlar, bu da stabiliteyi ve yük dağılımını artırır. Kapalı ve topraklanmamış uçlar daha ucuzdur ancak o kadar stabilite sağlayamayabilir. Açık uçlar tipik olarak uçlarda bir yükü desteklemek için yayın gerekli olmadığı uygulamalarda kullanılır.
Adım 7: Stres Analizi Yapın
Baskı yayının temel boyutlarını belirledikten sonra, yayın izin verilen gerilimi aşmadan maksimum yüke dayanabildiğinden emin olmak için bir gerilim analizi yapmak önemlidir. Stres analizini gerçekleştirmek için sonlu elemanlar analizi (FEA) yazılımını veya el hesaplamalarını kullanabilirsiniz. Hesaplanan gerilim izin verilen gerilimi aşarsa tel çapını veya bobin sayısını artırmak gibi yayın boyutlarını ayarlamanız gerekebilir.
Adım 8: Prototip Oluşturma ve Test Etme
Tasarım sürecini tamamladıktan sonra, sıkıştırma yayının bir prototipini oluşturmak ve onu gerçek çalışma koşulları altında test etmek iyi bir fikirdir. Bu, yayın performansını doğrulamanıza ve seri üretim öncesinde gerekli ayarlamaları yapmanıza olanak sağlayacaktır. Prototipin yay oranını, maksimum yükünü ve sapmasını ölçmek için bir yay test makinesi kullanabilirsiniz.
Ürün Tekliflerimiz

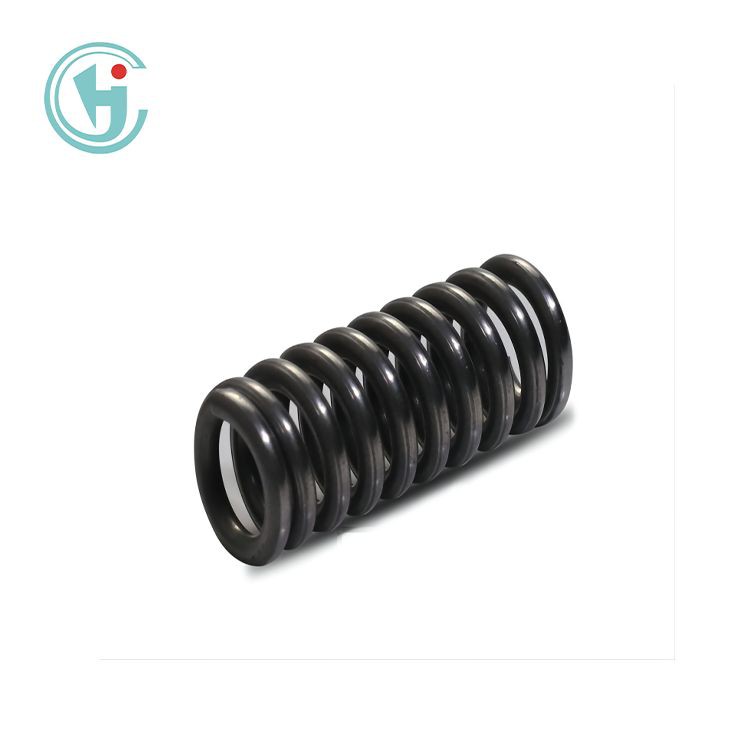

Bir baskı yayı tedarikçisi olarak müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir baskı yayı yelpazesi sunuyoruz. Ürün portföyümüz şunları içerir:Koni Ezme Yayı,Salıncak Titreşimli Elek Yayı, VeDarbe Madenciliği Ezme Yayı. Bu yaylar, en zorlu uygulamalarda bile güvenilir çalışmayı garanti edecek şekilde en yüksek kalite ve performans standartlarına göre tasarlanmış ve üretilmiştir.
Çözüm
Belirli bir yük için bir sıkıştırma yayı tasarlamak, çeşitli faktörlerin dikkatle değerlendirilmesini gerektiren karmaşık bir süreçtir. Bu blogda özetlenen adımları takip ederek özel gereksinimlerinizi karşılayan ve güvenilir performans sağlayan bir sıkıştırma yayı tasarlayabilirsiniz. Sıkıştırma yayı tasarımınızla ilgili herhangi bir sorunuz varsa veya yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uygulamanız için mükemmel çözümü bulmanıza yardımcı olmak için buradayız.
